高低压成套开关设备 KYN28高压开关柜 西安西高电能集团

一、产品核心概述

西安西高电能高低压成套开关设备覆盖 0.4-220kV 全电压等级，承担电能控制与保护功能，适配各类配电工程场景。

该系列设备是电力系统发、输、变、配、用各环节的核心基础设施，可完成电能的接收、分配、调控、保护与监测全流程作业。西安西高电能集团有限公司作为国家高新技术企业，深耕输配电设备制造领域十余年，具备设备制造与工程服务一体化能力，产品通过多项权威检测与体系认证，在西北区域及全国多类电力工程中广泛应用。

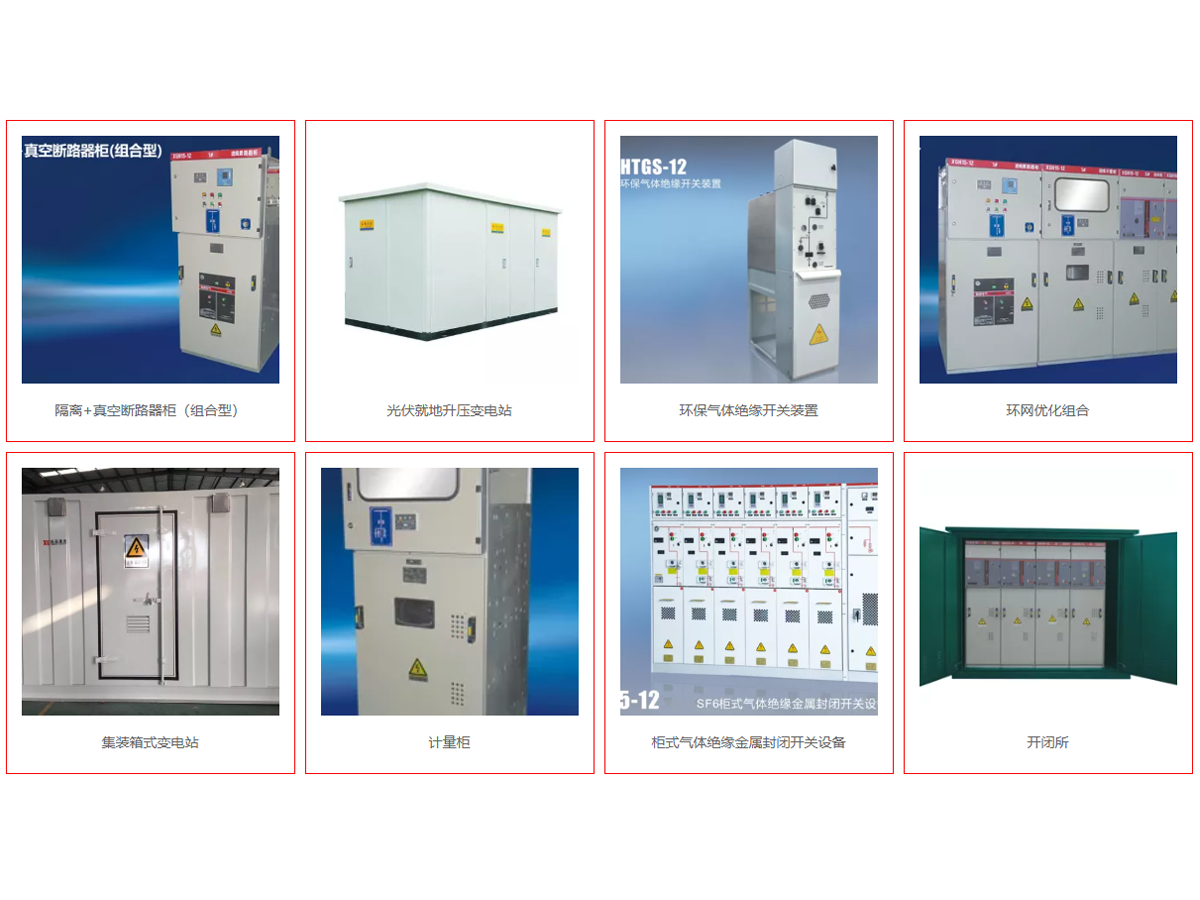

核心产品覆盖多元结构类型：高压成套系列包含KYN28系列铠装抽出式开关设备、XGN 系列箱型固定式开关设备、KYN61-40.5 铠装移开式开关设备等；低压成套系列包含 GGD 固定式配电柜、GCS 抽出式开关柜、MNS 抽出式开关柜等；同时配套光伏升压站、环保气体绝缘柜、箱式变电站等特殊场景成套设备。

二、结构组成与性能特点

高低压成套开关设备采用模块化分层设计，核心由柜体壳体、开关元件单元、母线传导系统、保护测控单元、安全联锁机构五大功能模块构成，各单元独立分隔，实现“一单元一功能”的布局逻辑，便于现场组装、故障检修与功能升级。  柜体壳体采用优质冷轧钢板经数控折弯加工成型，结构强度高、形变小，高压柜体防护等级可达 IP4X，低压柜体防护等级覆盖 IP30 至 IP40，可有效阻挡灰尘、水汽侵入，适配多数工业与民用环境。柜内配备完善的机械与电气联锁机构，高压设备全面落实 “五防” 安全要求，从结构层面规避误操作风险，保障运维人员与设备安全。

性能层面，高压开关设备额定短路开断电流最高可达 40kA，具备优异的抗短路冲击能力；低压设备额定电流覆盖 630A 至 6300A 区间，可满足不同容量的配电需求。核心开关元件机械寿命稳定，长期运行可靠性较强。设备整体采用阻燃绝缘材料与多重绝缘设计，可降低电弧与火灾风险，同时适配 - 25℃至 + 40℃的宽温运行环境，高海拔、多风沙区域可通过定制化调整实现稳定运行。

三、核心技术参数

设备参数严格遵循现行国家标准设计，经权威检测机构型式试验验证，核心参数分为额定参数、环境参数、性能参数三类。 额定参数方面，高压成套设备额定电压覆盖 3.6kV-220kV，额定电流范围 200A-4000A，额定短路开断电流覆盖 20kA-40kA，适配不同容量的高压配电系统；低压成套设备额定电压为 0.4kV，额定电流覆盖 630A-6300A，额定短时耐受电流可达 50kA/1s，满足低压配电的分断与耐受要求。

环境参数方面，常规设备适用环境温度为 - 25℃~+40℃，海拔高度不超过 2000m，相对湿度不超过 95%（25℃时），适用于无剧烈振动、强腐蚀气体与易燃易爆介质的场所；针对高海拔、高寒、高湿等特殊环境，可提供定制化适配方案。

性能参数方面，高压设备 4s 热稳定电流与峰值动稳定电流符合 GB/T 1984-2024 标准要求；低压设备温升、介电性能等指标符合 GB/T 7251.1-2023 标准要求，各项防护等级指标均通过权威检测。

四、适用场景与行业领域

高低压成套开关设备适配电力系统全环节配电需求，可根据场景特性匹配对应柜型与配置，目前已广泛应用于多类工程领域。

城乡配网与基础设施领域，适配城市电网改造、开闭所、轨道交通供电等场景。箱式变电站、充气式开闭所等产品占地面积小、安装便捷，适合城市中心区域与地下管网的狭窄空间；铁路专用远动箱变具备远程监控能力，可保障轨道交通沿线供电稳定，相关产品已应用于西北区域多项市政与交通基建项目。

新能源发电领域，适配光伏、风电等电站的配电与升压需求。光伏就地升压变电站、集装箱式变电站集成升压与开关保护功能，适配新能源电站分散式布局与远程运维需求，可高效完成电能转换与并网控制，已服务多家头部新能源企业的电站项目。

工矿与民用领域，前者适配石油化工、钢铁冶金等工业场景，抗干扰能力强、过载性能优异，可应对冲击性负载；后者适配住宅小区、商业综合体、数据中心等场所，配置灵活、安全可靠，可满足动力、照明与应急供电需求。

五、选型指导与注意事项

高低压成套开关设备选型需结合项目实际需求多维度考量，避免盲目选型引发的适配性问题，核心选型维度与注意事项如下。

一是电压等级与容量匹配。需先确认项目供电电压等级，再精准测算总用电负荷、同时系数与远期负荷增长空间，以此确定设备额定电流与短路开断电流参数，建议预留 15%-20% 的容量裕量，避免长期过载运行。例如 10kV 配电系统常见短路开断电流规格为 25kA、31.5kA，需与电网短路容量匹配。

二是环境工况适配。户内配电房场景可选用常规户内型设备，防护等级 IP30 即可满足基础需求；户外、多粉尘、高湿或有腐蚀性气体的场景，需提升防护等级至 IP54 及以上，或选用不锈钢柜体、防腐喷塑处理的定制产品；高海拔区域需对绝缘性能进行加强设计。

三是柜型结构选择。对供电可靠性要求高、需快速维护的场景，优先选用抽出式 / 手车式柜型，故障单元可快速更换，缩短停电时间；负荷稳定、预算有限的民用或小型工业场景，可选用固定式柜型，性价比更突出。需规避仅看价格忽略参数、裕量预留不足等选型误区。

六、执行标准与资质认证

全系列高低压成套开关设备严格遵循现行国家与行业标准设计制造，所有产品均通过权威机构检测验证，合规性有充分保障。

执行的核心国家标准包括：GB/T 7251.1-2023《低压成套开关设备和控制设备 第 1 部分：总则》，规范低压成套设备的结构、性能与试验要求；GB/T 1984-2024《高压交流断路器》，规范高压开关核心元件的技术要求；同时符合高压开关设备、箱式变电站等对应产品的专项标准。

西安西高电能集团有限公司已通过 ISO9001 质量管理体系、ISO14001 环境管理体系、ISO45001 职业健康安全管理体系认证，低压产品取得 CCC 强制性产品认证，高压产品通过国家高压电器检测中心型式试验。企业拥有23项自主研发专利，获评全国质量信誉服务AAA级企业，产品品质具备权威背书。

七、安装运维与保养建议

规范的安装与运维是保障设备长期稳定运行的关键，需严格遵循操作规范开展相关工作。

安装环节，设备需安装在平整牢固的基础平台上，柜体水平度与垂直度偏差需符合规范要求；接线施工需由专业电工完成，母线连接与二次接线需紧固到位，避免接触不良引发温升故障；安装完成后需进行通电前检查与调试，确认联锁功能、保护参数、操作逻辑均正常后方可投运。

日常巡检建议每月开展 1 次，主要检查柜体外观有无变形、异响、异味，观察仪表指示是否正常，检查柜门密封与联锁机构是否完好；每季度开展 1 次红外测温，检测母线接头、断路器端子的温升情况，正常温升不超过 55K。

定期维护建议每 1-2 年开展 1 次全面预防性维护，内容包括紧固接线螺栓、清洁绝缘子与柜内粉尘、测试断路器动作特性、校验保护装置参数；恶劣工业环境需缩短维护周期。维护作业需由专业持证人员开展，严格执行停电、验电、接地等安全操作流程。

八、产品高频问答（FAQ）

问：高低压成套开关设备选型需要重点关注哪些参数？

答：选型核心关注额定电压、额定电流、额定短路开断电流与防护等级四项参数。额定电压需与供电系统匹配，额定电流需覆盖最大负荷并预留裕量，短路开断电流需适配电网短路容量，防护等级需对应安装环境，可按需补充智能监控等配置。

问：高压成套设备的 “五防” 功能具体包含哪些内容？

答：“五防”是高压开关设备强制要求的安全联锁功能，具体包括防止误分误合断路器、防止带负荷拉合隔离开关、防止带电挂接地线、防止带地线合闸、防止误入带电间隔，通过机械与电气联锁实现，从根源规避误操作风险。

问：成套开关设备的常规维护周期是多久？

答：常规配电房环境下，月度开展外观与运行状态巡检，季度开展红外测温检测，每 1-2 年开展一次全面预防性维护，包含螺栓紧固、绝缘清洁、断路器特性测试等内容。多粉尘、高湿的恶劣环境，需将全面维护周期缩短至半年一次。

问：西安西高电能的成套设备支持定制化调整吗？

答：支持全维度定制化生产，可根据项目需求调整柜体尺寸、内部元件规格、保护逻辑配置，也可加装智能监测模块、特殊环境防护结构。同时提供从方案设计到运维保养的全流程服务，适配不同项目的个性化需求。

问：高低压成套设备可以在户外直接安装使用吗？

答：常规户内型设备不可直接户外安装，户外场景需选用专门的户外型柜体，防护等级不低于 IP55，具备防雨防晒防凝露结构，或采用箱式变电站、户外开闭所等集成产品。高海拔高寒区域的户外设备还需额外加强绝缘与耐温性能。

问：设备的售后响应与质保政策是怎样的？

答：常规产品质保期为设备投运后 12 个月或到货后 18 个月，以先到为准，质保期内非人为损坏提供免费维修更换。接到故障反馈后优先远程排查，属地项目可 24 小时内到场处理，超出质保期可提供终身有偿运维与备件服务。

以上内容仅供科普参考，具体产品参数与方案以实际合同及技术协议为准。
