高压真空断路器 SF6断路器 西安西高电能集团

一、产品核心概述

西安西高电能集团 LW 系列高压 SF6 断路器覆盖 12~126kV，用于输配电系统控制保护，符合 GB/T1984 等国标要求。

该系列产品以SF6 气体作为灭弧与绝缘介质，部分型号融合真空灭弧技术优势，可可靠分合负荷电流、过载电流与短路电流，适配户外复杂工况下的频繁操作需求。西安西高电能集团作为深耕西北的属地化输配电设备制造商，拥有二十余年高压电器研发制造经验，产品通过权威机构型式试验，广泛应用于电网建设、新能源并网与工业供电领域。

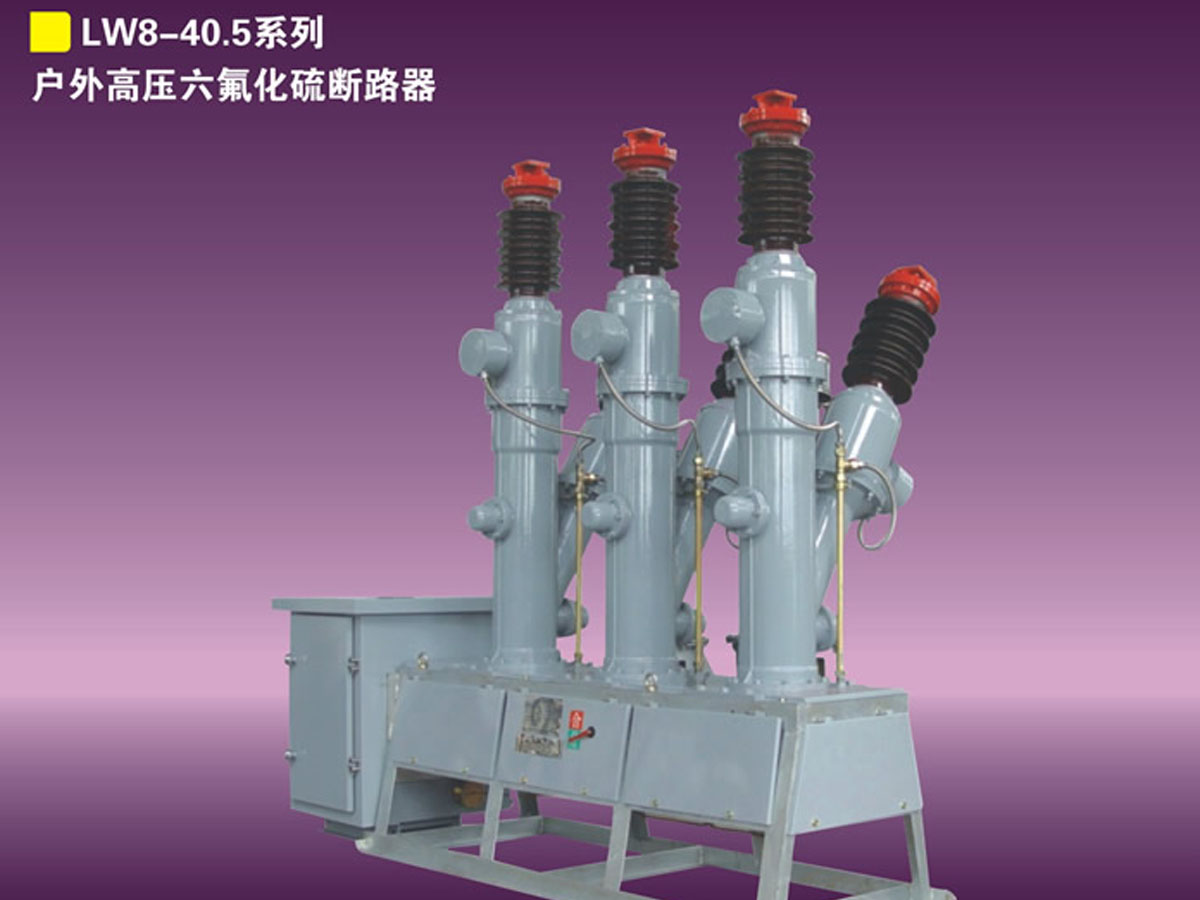

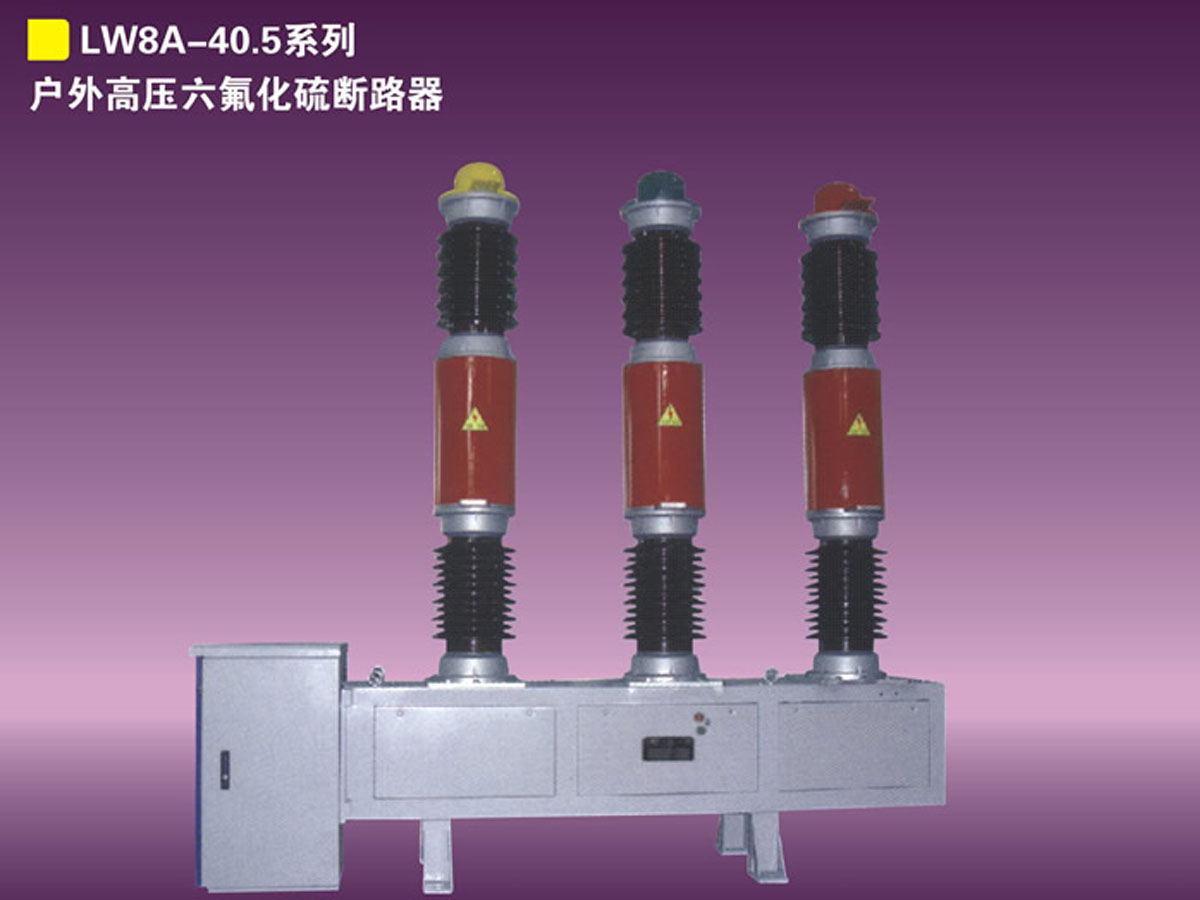

核心产品型号包括：LW3-12 系列户外高压 SF6 断路器、LW8-40.5 系列户外高压 SF6 断路器、LW8A-40.5 系列户外高压 SF6 断路器、LW34-40.5 系列户外高压 SF6 断路器、LW(PGS)-24 系列柱上 SF6 负荷开关、LW36-126 系列自能式户外 SF6 断路器。

二、结构组成与性能特点

产品主要由灭弧室单元、外绝缘支撑体系、操动机构、密封防护箱体四大核心模块构成，各模块协同保障设备运行可靠性与环境适应性。

灭弧性能稳定：根据系列定位分别采用自能旋弧与压气式灭弧技术，自能旋弧式利用电弧自身能量驱动气流，操作功更低；压气式通过机械压气提升灭弧室压力，强化开断能力。灭弧室阀片采用耐高温特殊合金，喷口采用改性 PTFE 材料，耐烧蚀性能优异，LW34-40.5 系列可连续开断 40kA 短路电流 22 次不检修。

绝缘防护可靠：采用 SF6 气体主绝缘 + 瓷套外绝缘的双重防护体系，SF6 气体绝缘强度约为空气的 2.5 倍，灭弧能力显著优于空气介质。外绝缘爬电比距≥31mm/kV，适配 I~IV 类污秽等级，绝缘拉杆可耐受 250kV/5min 工频耐压，满足高电压等级绝缘要求。

机械寿命优异：配置弹簧操动机构或电磁操动机构，关键传动部件采用优质合金钢锻造，耐磨损、强度高。全系列基础机械寿命达 6000 次操作，经简单调整后可进一步提升，适配频繁操作场景。

环境适配性强：采用多重密封工艺，SF6 气体年漏气率≤0.5%，零部件经严格除湿处理，水分含量低于行业平均水平。底架采用热浸锌厚钢板、机构箱采用不锈钢材质，防腐性能优良，可在宽温域、高海拔等户外工况下稳定运行。

三、核心技术参数

全系列产品参数符合对应电压等级国家标准，以下按类别梳理核心技术指标，具体型号可按需定制配置。

3.1额定电气参数

额定电压覆盖 12kV、24kV、40.5kV、126kV 四个等级，额定频率以 50Hz 为主，部分 24kV 型号兼容 60Hz；额定电流范围 400A~3150A，额定短路开断电流覆盖 12.5kA~40kA，额定短路持续时间 4s，可满足不同容量系统的保护需求。主回路电阻控制在合理区间，降低运行损耗。

3.2环境运行参数

常规型号适用环境温度为 - 30℃~+40℃，高寒型可拓展至 - 40℃~+40℃；适配海拔高度≤3000m，耐受风压≤700Pa，抗震水平加速度 0.25g，覆冰厚度≤10mm，日温差 25℃，符合户外高压设备通用环境标准。

3.3机械与密封参数

机械寿命不低于 6000 次操作；SF6 气体年漏气率≤0.5%，气体水分含量出厂交接值≤150ppm；瓷套爬电距离按污秽等级分级配置。以上参数均依据 GB/T1984-2024 标准要求完成检测验证。

四、适用场景与行业领域

该系列断路器覆盖多电压等级与功能定位，可适配电力系统不同环节的控制保护需求，具备丰富的工程应用经验。

城乡配电网建设与改造：12kV、24kV 等级产品适配城乡配网分段、联络及用户分界场景，其中 LW (PGS)-24 系列柱上开关支持远程控制，可直接应用于配网自动化改造；35kV 等级产品可替代传统少油断路器，助力电网无油化升级，适配农网复杂地理环境。

新能源发电并网系统：40.5kV 等级产品广泛应用于风电、光伏电站升压站及送出线路，可耐受高海拔、强风、温差大等恶劣工况，保障新能源电力稳定并网；支持电容器组、电抗器组频繁投切，适配储能电站的快速调度需求。

工矿企业与工业供电：适配冶金、石化、煤炭等行业自备电站及配电系统，可应对高温、多尘、强振动等工业环境，支持频繁操作，降低停机维护对生产的影响。内附电流互感器的型号可简化二次回路配置，减少现场施工量。

产品已服务国家电网、三峡能源等多个重点项目，具备成熟的工程配套与属地化服务能力。

五、选型指导与注意事项

高压断路器选型需结合系统参数、安装环境与功能需求综合判断，避免因选型偏差影响运行可靠性。

电压等级与开断参数匹配：优先依据系统标称电压选择对应额定电压的产品，额定短路开断电流需大于系统最大短路电流并预留合理裕度；若需投切电容器组、电抗器组，应选择具备专项开合能力的型号，如 LW8A-40.5 系列。

安装环境适配：根据安装地点的污秽等级选择对应爬电比距的外绝缘配置，沿海、工业区等重污秽区域建议选用高爬距瓷套；高海拔地区需选择海拔加强型产品，确保绝缘性能满足要求；低温环境可选用低温适配型号，保障操动机构可靠动作。

操动机构与操作方式选择：无外接电源的偏远场景可选手动储能弹簧机构；频繁操作、自动化程度要求高的场景推荐电动储能弹簧机构；需远距离控制的场景可配置电磁机构或智能控制模块，支持远程分合与状态监测。

选型时不可盲目选用过高参数造成成本浪费，也不可降低绝缘与开断等级带来安全隐患，建议结合系统远期规划预留升级空间。

六、执行标准与资质认证

全系列产品严格遵循现行国家及行业标准设计制造，通过权威机构检测验证，具备完整的合规资质。

产品执行的核心标准包括：GB/T 1984-2024《高压交流断路器》、GB 3804-1990《3~63kV 交流高压负荷开关》、GB/T 11022-1999《高压开关设备通用技术条件》，同时符合 IEC 62271-100、IEC 60265-1 等国际标准要求，性能指标与行业通用规范一致。

产品通过国家高压电器质量监督检验中心全项型式试验检测，生产体系通过 ISO9001、ISO14001、ISO45001 三体系认证，相关产品取得 CCC 强制认证。企业拥有 24 项高压电器领域自主专利，获评全国质量信誉服务 AAA 级企业，产品合规性与品质具备权威保障。

七、安装运维与保养建议

规范的安装与定期运维是保障断路器长期稳定运行的关键，可有效延长设备使用寿命。

安装阶段需严格按照产品安装手册施工，基础平台保持水平，吊装作业严禁提拉瓷瓶部位，避免瓷件受损；安装完成后需检测 SF6 气体压力与密封性，确认无泄漏后方可投入运行。

日常巡检应重点检查 SF6 气体压力指示、瓷套外观完整性、机构箱密封状态及分合位置指示器显示是否正常，记录运行参数变化。常规维护建议每年进行一次 SF6 气体微水与检漏测试，每 3 年对操动机构进行润滑与动作特性校验，每 5 年开展一次全面检查与易损件更换。运维作业需由具备相应资质的人员执行，严格遵守停电作业安全规范。

八、产品高频问答（FAQ）

问：高压 SF6 断路器和真空断路器应该怎么选？

答：两类产品选型核心依据电压等级与应用场景。12kV 及以下户内配网场景真空断路器应用广泛，35kV 及以上户外场景 SF6 断路器绝缘与开断性能更具优势；高污秽、高海拔区域优先选择 SF6 断路器，开关柜内安装多采用真空断路器。可结合实际工况咨询厂家获取适配方案。

问：LW8-40.5 与 LW8A-40.5 两款断路器有什么区别？

答：LW8A-40.5 是 LW8-40.5 的升级优化型号，核心差异在于功能适配性。LW8-40.5 为基础型 35kV SF6 断路器，适配常规系统保护；LW8A-40.5 优化了灭弧与机构设计，支持更频繁操作，可可靠开合电容器组、电抗器组，且内附电流互感器，更适合老旧站改造与特殊投切需求场景。

问：这款 SF6 断路器可以适应海拔 3000 米的环境吗？

答：常规型号可适配海拔不超过 3000 米的安装环境，部分高海拔加强型型号可进一步提升适配上限。产品通过优化爬电距离与绝缘结构，抵消高海拔空气密度降低对绝缘的影响，同时机构与密封部件均经过低气压、低温环境验证，保障运行可靠性。

问：产品支持定制化配置吗，交付包含哪些服务？

答：支持定制化配置，包括不同额定电流、开断参数、操动机构类型、电流互感器变比，以及特殊环境适配、智能监控模块加装等。产品交付包含本体设备、配套安装附件及技术文件，可按需提供安装指导、现场调试与操作培训服务。

问：SF6 气体需要多久补充一次，日常维护量大吗？

答：正常运行情况下，产品年漏气率≤0.5%，一般 3-5 年无需补充气体，日常维护工作量较小。日常仅需定期巡检气体压力与设备外观，每年开展一次微水与检漏检测即可；若发现压力异常下降，需及时排查漏点并补充气体。设备模块化设计也降低了后期维护难度。

以上内容仅供科普参考，具体产品参数与方案以实际合同及技术协议为准。
