一、产品核心概述

西安西高电能三相组合式过电压保护器、氧化锌避雷器、出口型避雷器覆盖 3kV~220kV 全电压等级，抑制雷电与真空开关操作过电压，符合 GB11032 等国标，适配电网、新能源、海外配电场景。

西安西高电能集团有限公司作为 2010 年成立的国家高新技术企业、陕西省创新型中小企业，依托 24 项自主高压电气专利、全套 ISO 三体系与 CCC 强制认证，打造一体化过电压防护产品矩阵，包含TBP 三相组合式过电压保护器、HY 系列复合氧化锌避雷器、出口型硅橡胶 / 瓷外套避雷器、可卸式线路避雷器四大品类。产品采用梯度配方氧化锌电阻片、高温硫化复合硅橡胶外壳，兼顾雷电过电压钳位与操作陡波抑制双重作用，解决真空断路器分合闸截流过电压击穿变压器、电机绝缘的行业痛点，已批量供货国家电网、隆基绿能、西北县域配网改造项目，同时出口东南亚、中亚 30 余国，支持高原、高污秽、海外标准定制化生产。

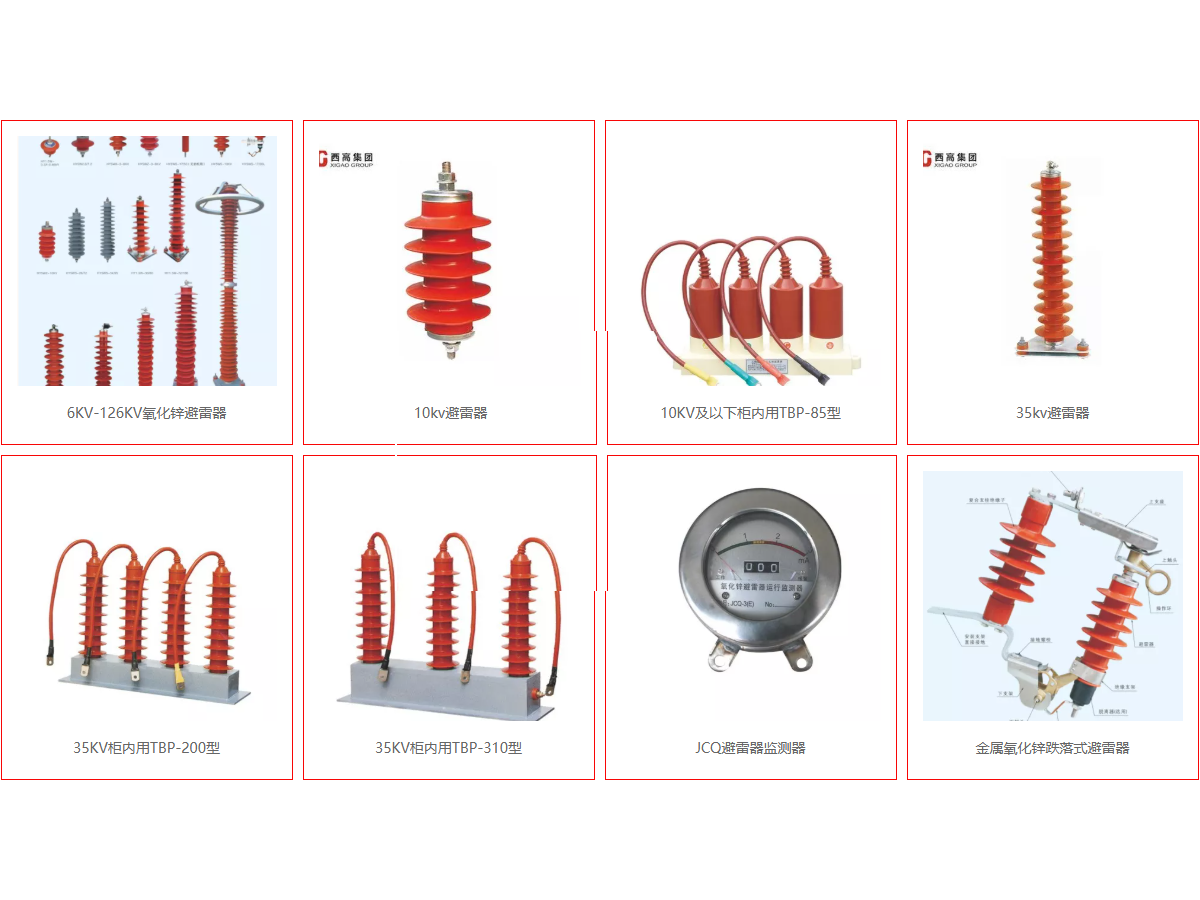

核心产品型号汇总：

三相组合式过电压保护器：TBP-A/B/C/O（电机 / 电站 / 电容 / 中性点专用），户内 131/85 型、户外 W1/W2 型，适配 3kV/6kV/10kV/35kV 柜内、架空场景；

国内配电 / 电站氧化锌避雷器：HY5WS 配电型、HY5WZ 电站型、HY5WR 电容型、HY5WD 发电机型、HYK 可卸穿刺线路型；

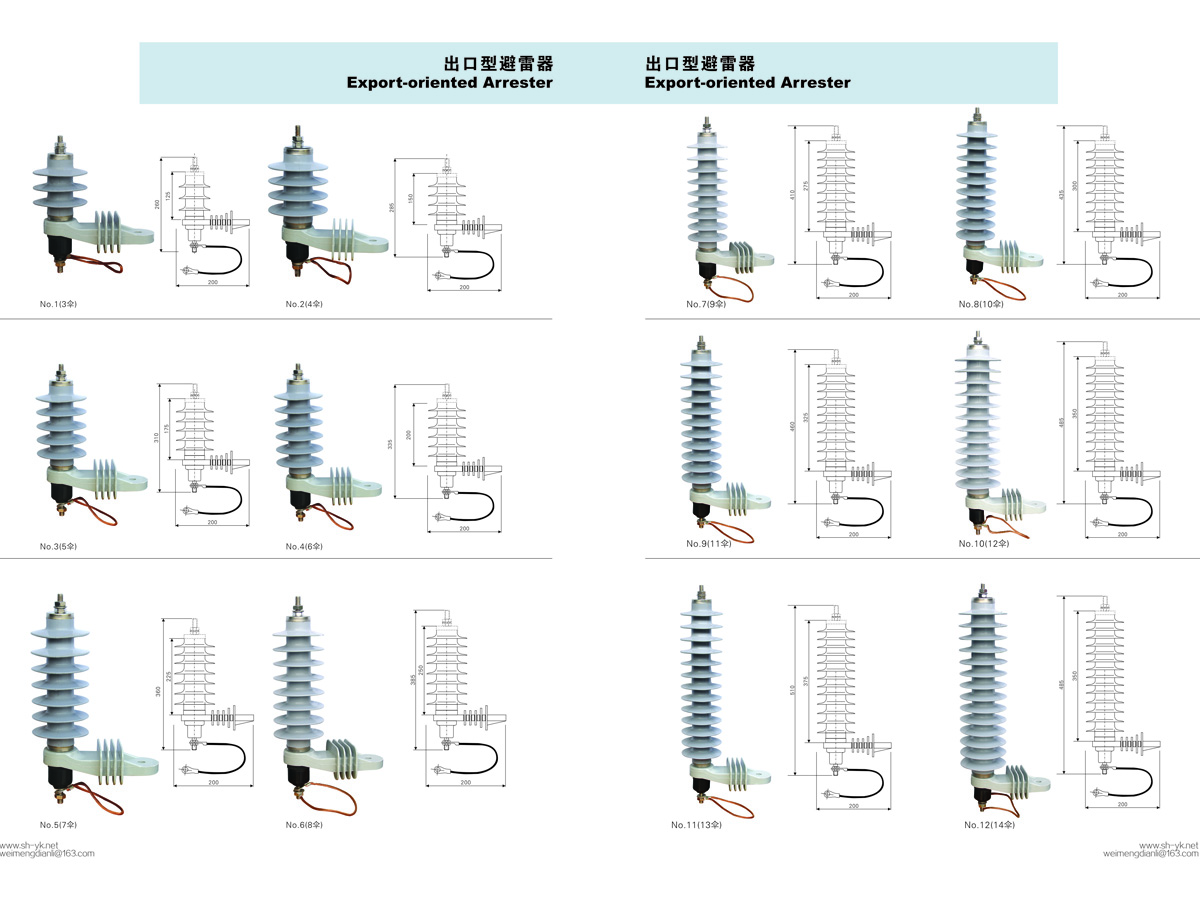

出口系列避雷器：灰色硅橡胶出口避雷器（3~24kV 多伞裙规格）、Y5W/Y10W 瓷外套出口避雷器（12kV/15kV/21kV/24kV/33kV）；

配套辅件：脱离器、放电计数器、在线监测装置、穿刺防雷绝缘子。

二、结构组成与性能特点

全系列过电压防护设备由非线性氧化锌电阻芯体、复合绝缘外套、密封封装结构、故障脱离装置、接地导电组件五大核心模块构成，户内三相产品增加四星型三相对地相间一体化底座，户外产品加长硅橡胶伞裙提升外绝缘。

（一）结构工艺优势

电阻芯体：采用多金属氧化物梯度配比电阻片，伏安特性平缓，额定运行电压下泄漏电流极低，8/20μs 雷电冲击响应速度微秒级，残压控制水平优于国标限值；

绝缘外壳：户外款采用高温硫化硅橡胶，憎水迁移性强，0~Ⅳ 级污秽区域不发生污闪；出口瓷外套款采用高强度电瓷，机械抗弯强度高，适配海外老旧线路改造；户内三相产品一体化环氧浇筑，无空腔、防凝露；

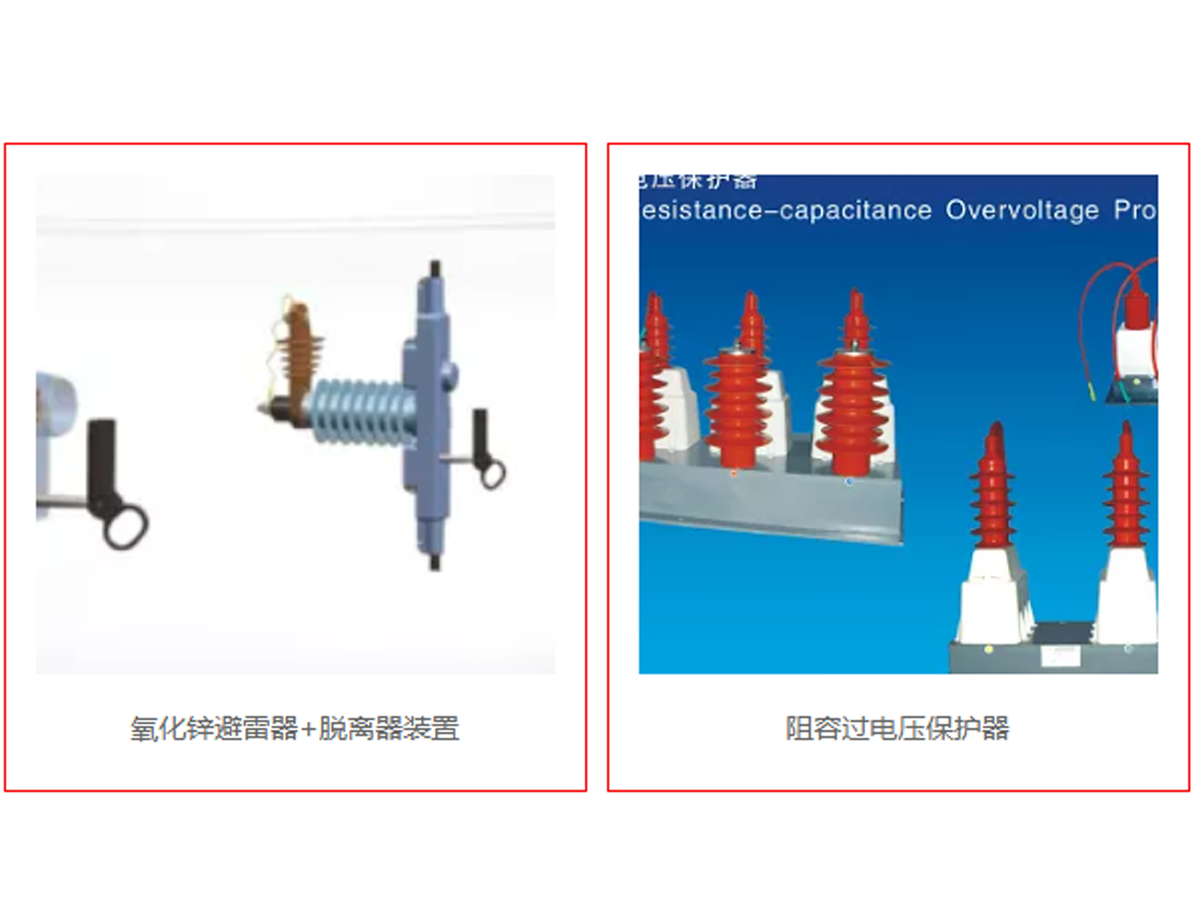

故障防护结构：全系可选配套热爆式脱离器，产品内部击穿故障时自动脱开接地回路，避免单相接地短路持续扩大，同时形成直观脱落标识，运维人员可快速定位故障点；可卸式避雷器配备绝缘操作环，无需停电即可拆装检测，大幅缩减配网运维停电时长；

安装适配结构：户内产品支持导轨、螺栓底座安装；户外款配套标准杆塔金具、穿刺线夹；出口避雷器统一采用 M10 标准接线螺纹，兼容海外通用金具规格。

（二）综合性能亮点

1. 宽温域稳定运行：标准产品耐受 - 40℃~+40℃环境温度，高原定制款优化绝缘裕度，适配海拔 3000m 高海拔工况；

2. 双重过电压防护：三相组合式保护器同时抑制相间过电压、相对地过电压，区别于单支避雷器仅相对地防护，专门适配真空开关频繁操作场景；

3. 长寿命免维护：复合硅橡胶外壳抗紫外线老化、耐粉尘腐蚀，常规工况使用周期可达 10 年以上，仅需季度外观巡检，无需频繁预防性拆解；

4. 海外标准化适配：出口避雷器分为 3~24kV 多伞裙灰色硅橡胶款、瓷外套款，尺寸、螺纹、通流容量匹配 IEC 海外配电标准，可配套海外箱变、架空线路批量出口。

三、核心技术参数

本系列参数均通过国家高压电器检测中心型式试验，分额定电气参数、环境适配参数、冲击耐受性能参数三类，区分国内国标款、出口 IEC 款两类标准。

1. 额定电气参数（国内标准 GB11032）

电压覆盖等级：3kV、6kV、10kV、35kV、66kV、110kV、220kV；

标称放电电流：5kA（配电线路）、10kA（电站 / 电容 / 发电机）；

持续运行电压：匹配各系统中性点接地方式，10kV 非有效接地系统避雷器持续运行电压 13.6kV；

三相保护器细分：A 型适配高压电机、B 型适配变电站主变、C 型适配电容器组、O 型适配发电机中性点。

2. 环境适配参数

标准海拔：≤2000m；高原定制款可适配 3000~4500m；

耐受风速：≤35m/s；抗震等级 8 度；

污秽适配：普通型 Ⅱ 级污秽，大爬距防污型 Ⅳ 级污秽，化工腐蚀区域可定制防腐涂层；

电源频率：50Hz（国内）、50/60Hz（出口款兼容双频率）。

3. 冲击耐受性能

以 10kV 主流产品为例：

5kA 配电避雷器（HY5WS-17/50）：8/20μs 标称放电残压≤50kV，直流参考电压≥25kV；

TBP-131 户内三相保护器：相间保护残压≤40kV，可耐受 400A 方波冲击电流；

出口 15kV 硅橡胶避雷器：通流容量匹配 IEC 标准，4/10μs 大电流冲击耐受 65kA。

四、适用场景与行业领域

依托西安西高电能西北属地化制造优势，产品覆盖国内多行业及海外配电工程，分四大核心应用场景：

1. 城乡配网架空线路工程

适配 10kV/35kV 杆塔、柱上真空开关、电缆分支箱、箱式变电站，选用 HY5WS 配电避雷器、HYK 穿刺可卸式避雷器、TBP-W 户外三相保护器。陕西、甘肃、宁夏县域农网改造项目批量采用，解决山区架空线路直击雷、感应雷断线故障。

2. 新能源光伏 / 风电电站

适配箱式变压器、集电线路、并网开关柜，推荐 HY5WR 电容型避雷器、户外三相组合保护器。新能源场站真空开关每日频繁分合，三相产品可有效抑制操作陡波，保护箱变绕组绝缘，已配套多个西北戈壁风光大基地项目。

3. 工矿冶金、矿山、化工企业

针对高压电机、中频炉、大容量电容器组，采用 TBP-A 电机专用、TBP-C 电容专用保护器。化工腐蚀厂区可选防腐大爬距型号，矿山高振动工况加固安装底座，降低设备绝缘击穿停机损耗。

4. 海外出口配电项目

灰色硅橡胶出口避雷器、Y5W 瓷外套避雷器适配东南亚、中亚 6~24kV 海外配电线路，兼容 50/60Hz 双频率，标准 M10 接线螺纹，无需额外转接金具，批量供应海外成套电气出口商。

5. 轨道交通、基建临时配电

铁路配电所、大型基建临时箱变选用紧凑型户内 TBP-85 型保护器，体积小巧适配狭小柜内空间，少维护特性适配野外长期无人值守工况。

五、选型指导与注意事项

（一）四大核心选型维度

系统电压与中性点方式 严格匹配系统标称电压，10kV 中性点非有效接地系统禁止选用额定电压 12kV 避雷器；220kV 有效接地电站选用 Y10W 系列电站避雷器；发电机中性点选用 TBP-O 型专用保护器。可对照新旧国标型号对照表确认替代型号，避免新旧标准混用参数偏差。

安装场所（户内 / 户外 / 出口）

户内开关柜：选 TBP-131/TBP-85 紧凑型三相组合保护器；

架空杆塔户外：HY5WS、HYK 可卸穿刺款、TBP-W1/W2 户外三相款；

海外出口项目：灰色硅橡胶出口避雷器、Y5W 瓷外套出口系列，同步确认当地 50/60Hz 频率要求。

保护对象匹配品类

高压电机 / 发电机：TBP-A、HY5WD 发电机避雷器；

并联电容器组：TBP-C、HY5WR 电容专用避雷器；

主变压器、变电站母线：TBP-B、HY5WZ 电站避雷器；

架空线路防雷：单支复合氧化锌避雷器、穿刺防雷绝缘子。

环境特殊工况定制 海拔＞2000m、沿海盐雾、化工腐蚀、高粉尘矿山，下单时备注工况，企业定制加高爬距、防腐涂层、高原绝缘强化款。

（二）选型常见误区规避

不可为压缩成本降低标称放电电流等级，新能源、矿山冲击频繁场景建议通流容量向上预留一档裕度；

户内三相保护器不可替代单支避雷器用于纯架空线路，二者保护逻辑不同；

出口项目不可直接选用国内标准避雷器，需选用专用出口款适配 IEC 尺寸与频率标准。

六、执行标准与资质认证

（一）产品执行国家标准

GB 11032-2010《交流无间隙金属氧化物避雷器》（核心国标，新旧型号对照依据）；

JB/T 10496-2005《交流三相组合式无间隙金属氧化物过电压保护器》；

DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》；

GB/T 19519《架空线路复合绝缘子技术规范》（户外避雷器外绝缘参照）；

出口款同步遵循 IEC 60099 国际避雷器标准，满足海外项目检测要求。

（二）企业权威资质背书

西安西高电能集团全套资质保障产品合规性：

体系认证：ISO9001 质量管理、ISO14001 环境、ISO45001 职业健康安全三体系认证；

强制与检测认证：高压电器 CCC 强制认证、国家高压电器质量检验检测中心型式试验合格报告；

企业荣誉：国家高新技术企业、陕西省创新型中小企业、全国质量信誉服务 AAA 认证，持有 24 项高压避雷器、过电压保护器自主研发专利；

项目资质：具备输配电设备制造 + 工程一体化服务资质，可配套电网、新能源项目全套检测报告、出厂合格证。

七、安装运维与保养建议

1. 安装规范要求

安装人员需持有高压电工作业资质，安装前核对型号、电压等级与图纸一致，检查硅橡胶外套无开裂、瓷外套无破损；

户外避雷器倾斜安装角度控制 15°~30°，避免顶部积水积污；接地引线截面不小于 16mm² 铜芯线缆，接地电阻符合配网规范；

户内三相保护器底座固定牢靠，引线弯折弧度平缓，避免线缆长期受力开裂；出口避雷器严格使用配套标准 M10 金具，禁止非标转接件。

2. 日常巡检周期与要点

常规巡检：每季度 1 次，重点检查绝缘外套粉化、金具锈蚀、脱离器是否脱落、接线端子发热；雷雨季节、台风区域每月增加 1 次巡检；

预防性试验：每 1~2 年开展直流参考电压、泄漏电流检测，数值超出标准限值立即更换；

到期更换：产品运行满 10 年建议整体更换，长期高冲击工况可缩短至 8 年更换周期。

3. 储存与保养

库存产品存放于干燥通风仓库，避免阳光直射硅橡胶部件；长期停用后重新投运前，需完成绝缘电阻检测再接入系统。

八、产品高频问答（FAQ）

Q1：三相组合式过电压保护器和单支氧化锌避雷器核心区别是什么？

答：二者保护维度存在本质差异。单支氧化锌避雷器仅实现相对地过电压保护，只能抑制雷击对地过电压；TBP 三相组合式保护器采用四星型接线，可同时限制相间、相对地两类过电压，专门解决真空开关分合闸产生的相间操作陡波，更适配电机、电容器、开关柜内场景；架空纯线路防雷优先选用单支避雷器，柜内开关设备建议配套三相组合保护器。

Q1：出口型避雷器和国内常规 HY 系列避雷器能互换使用吗？

答：不可直接互换。国内 HY 系列遵循 GB 国标，适配 50Hz 国内电网；出口硅橡胶 / 瓷外套避雷器遵循 IEC 国际标准，螺纹尺寸、伞裙爬距、通流容量、频率兼容（50/60Hz）均按海外配电需求设计，机械安装尺寸、接线金具不通用，海外项目必须选用专用出口型号。

Q1：海拔 2800m 光伏电站，10kV 避雷器该怎么选型？

答：标准型避雷器仅适配海拔 2000m 及以下，海拔 2800m 需定制高原强化款 HY5WS-17/50 避雷器，产品加高硅橡胶伞裙爬距，提升空气稀薄环境下绝缘击穿裕度；配套户外 TBP-W2 三相保护器同步选用高原定制版本，下单时备注海拔参数即可完成专项生产。

Q1：产品是否支持定制化改造，可调整哪些参数？

答：全系列支持定制，可调整内容包含：绝缘爬距（防污 / 高原）、安装底座尺寸、接线螺纹规格、通流容量等级、附加功能（计数器、在线监测装置）；海外项目可定制电压等级、双频率适配；化工、盐雾场景可定制防腐涂层、加厚硅橡胶外套，所有定制产品同步完成对应工况型式检测。

Q1：避雷器脱离器动作脱落之后，系统会发生接地故障吗？

答：不会持续扩大故障。脱离器为热爆式结构，仅在避雷器内部芯体击穿、持续故障电流流过时触发脱落，将损坏避雷器本体与高压回路断开，切断接地故障通道；脱落之后会形成肉眼清晰的故障标识，运维人员停电更换即可，不会造成整条线路持续性单相接地跳闸。

Q1：产品质保周期多久，售后包含哪些服务？

答：标准出厂质保周期 1 年，自项目现场验收合格起计算；质保期内非人为外力破坏、非工况超范围使用出现质量缺陷，提供免费更换、现场技术指导；超质保周期可提供有偿预防性检测、备件供应、上门运维服务，西安西高电能覆盖西北五省属地化售后网点，海外订单配套远程技术对接服务。

以上内容仅供科普参考，具体产品参数与方案以实际合同及技术协议为准。
